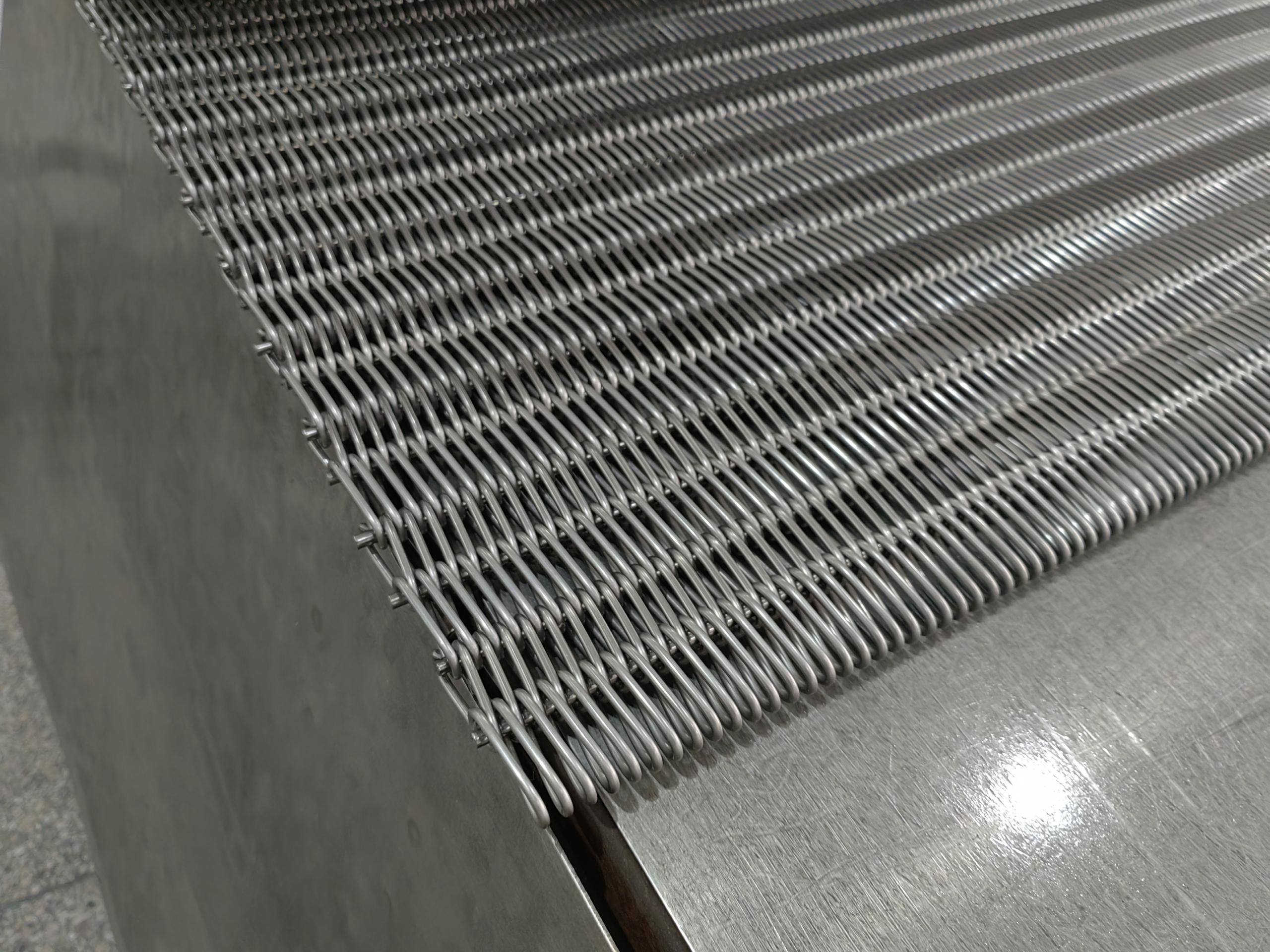

烧结炉网带越粗寿命越长？很多人第一个选型就错了

烧结炉网带用了三个月就拉伸严重，网面松垮垮的，跑起来还跑偏。很多客户第一反应是"丝太细了"，想直接换个粗一号的。但问题真的在丝径吗？

烧结炉网带越粗寿命越长？很多人第一个选型就错了。我们见过太多客户，换了粗丝网带，反而坏得更快。

一、为什么"越粗越耐用"是个误区？

很多人对烧结炉网带的认知还停留在"钢丝越粗越结实"这个层面。常温下是这样，但高温连续运行的工况下，这个逻辑完全不成立。

第一，高温蠕变，材质比丝径重要得多。

烧结炉网带长期在800-1150℃下连续运行，真正决定寿命的不是丝有多粗，是材质能不能扛住这个温度。310S的细丝网带，在900℃下连续跑，可能用一年；304的粗丝网带，同样温度跑，三个月就蠕变拉伸了——不是丝细，是材质根本就不对。这种情况下，你换再粗的丝，材质不对，该坏还是坏。

第二，编织结构比丝径更影响承载。

同样丝径的网带，编织结构不同，承载能力能差一倍。轻载用K2型，重载用F2/RRW/K2W/A2W，不是所有工况都能"加粗丝解决"。很多客户说"我之前用的粗丝的，也才用三个月"——那是因为编织结构就不对，重载工况用了轻载的结构，丝再粗也扛不住。

第三，同样规格，网带越薄延伸量反而越小。

这是很多人都会忽略的一点。丝径、力骨距、螺线距都一样的前提下，网带厚度越小，延伸量反而越小。为什么？因为厚度小意味着编织更紧密，网面整体刚性更好，受力时的弹性变形反而小。很多人以为网带厚一点、"料足一点"就更不容易拉伸，实际上正好反过来——编织松、厚度大的网带，受力后螺线容易展开，延伸量反而更大。

第四，粗丝热胀大，张紧度没调好反而更糟。

粗丝网带在高温下的热膨胀量比细丝大得多。原来细丝调的张紧度，直接套用到粗丝上，低温的时候刚好，高温一胀，网面起拱、跑偏、边丝磨断。这种"换了粗丝反而坏得更快"的情况，我们每年都能碰到好几起。不是粗丝不好，是换丝径的时候，张紧度、炉辊平行度都要重新调，很多人不知道这一点。

第五，粗丝接头反而更容易出问题。

烧结炉网带的接头是焊接的。丝越粗，焊接难度越大，焊缝质量越难控制。很多粗丝网带断，不是断在网面，是断在接头位置——因为焊透了但应力没消除，高温下一拉就裂。

二、影响烧结炉网带寿命的真正因素

与其纠结丝径粗细，不如先把这几件事理清楚：

1. 材质匹配长期炉温——连续跑多少度，就选对应材质的料，别拿峰值温度当长期温度
2. 编织结构匹配载重——轻载用K2型，重载用F2/RRW/K2W/A2W，不是所有工况都能"加粗丝解决"
3. 网带厚度匹配工况——追求低延伸量，不一定靠加粗丝，选更紧密的编织结构反而更有效
4. 张紧度要合适——松了跑偏，紧了拉伸，换规格的时候张紧度要跟着调
5. 气氛匹配材质——还原气氛下选错材质，再粗的丝也是脆的

这五个因素搞对了，不用刻意加粗丝，正常使用寿命都在两三年以上。搞不对，丝径再加一倍，照样三个月报废。

关于关西金属网

我们是日台合资的金属网带厂家，日本关西金网1935年创立，近100年经验，专精特新企业，拥有76项专利。在高温炉领域，我们长期为丰东、三立、高斯达乐等设备厂配套，服务过的烧结厂工况上千种。

相关产品：

• 烧结炉网带
• 退火炉网带
• 钎焊炉网带
• 高温网带产品中心

选型的时候别只盯丝径，把工况说清楚，我们帮你判断该用什么结构、什么材质。如需选型或配套报价，欢迎联系：18913266109。
