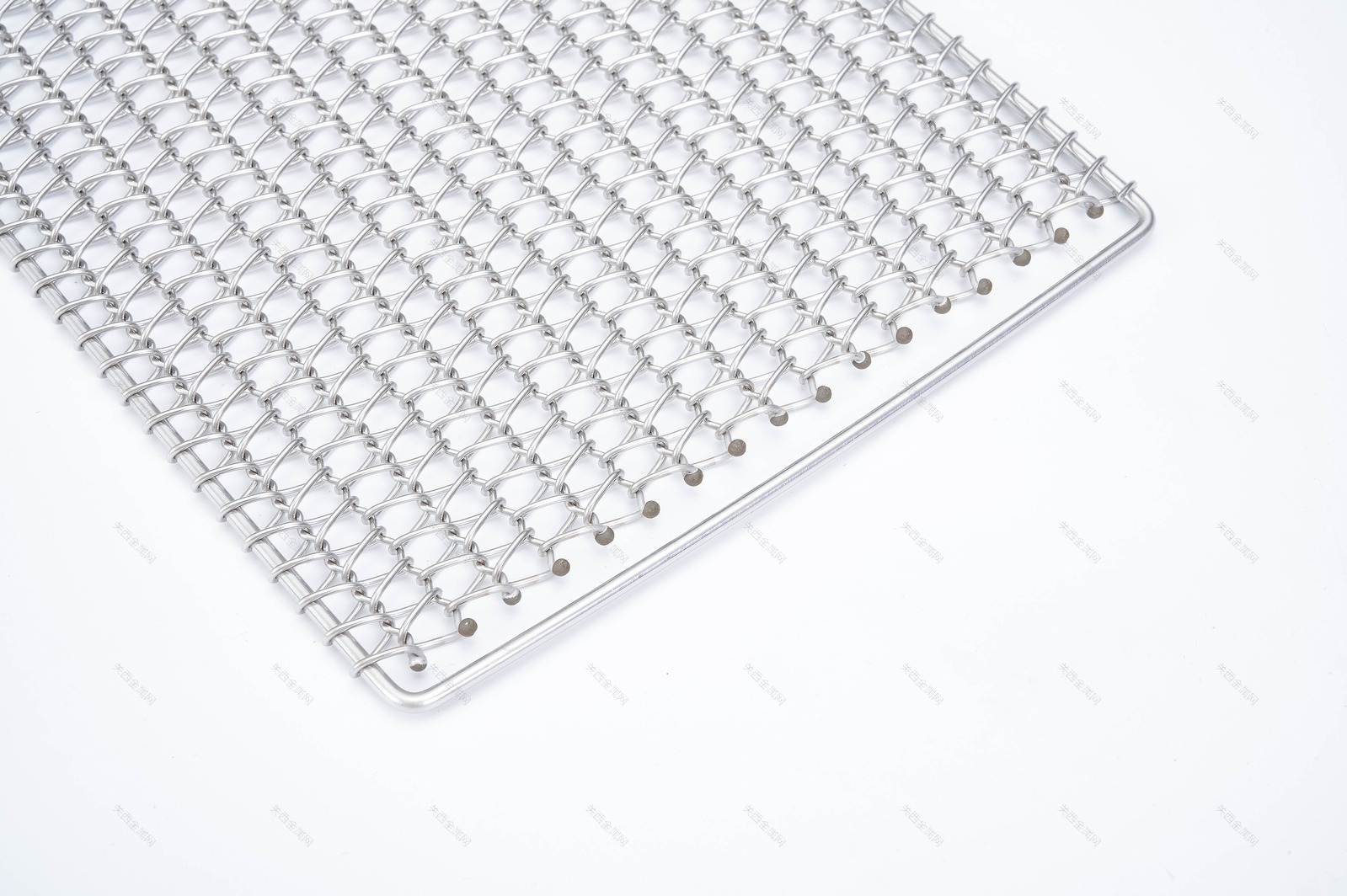

LTCC烧成炉网带怎么选？850℃网带式连续炉材质与结构要点

LTCC烧成炉网带怎么选？850℃共烧、连续产线，网带式连续炉是主流选择。关西金属网长期配套电子陶瓷连续炉，对LTCC烧成工况的网带选型积累了成熟方案。

金属网带在连续炉里既承料又传动，选型直接影响共烧良率和产线寿命。850℃对不锈钢来说属于长期耐受区，但选错材质、结构，照样会断丝、印痕、跑偏。

一、LTCC烧成为什么都用网带式连续炉？

LTCC（低温共烧陶瓷）生瓷带与金属浆料在850℃左右共烧，产线讲究连续、稳定、均匀，网带式连续炉因此成为主流。

关西金属网的方案里，310S主带配合合适的编织结构，可以稳定跑数年不换带——前提是选型参数准确。

二、材质：850℃段怎么选？

LTCC共烧约850℃，多数产线还有升降温波动。材质按持续温度加气氛定：

SUS310S：首选，抗氧化、抗蠕变，适合800~1000℃长期运行，LTCC产线主流。

SUS314：1050~1150℃高温段或温度波动大的产线备用，抗氧化更强。

SUS304：只适合短期、低温、轻载，连续产线不建议做主带。

注意：LTCC烧成若有还原性气氛（氢氮混合），314类高硅材质有氢脆风险，需先确认气氛再定材质。

三、结构：网面平整度与网孔

LTCC生瓷片薄、脆，直接接触网面，两个结构点最要命：

网面平整度：螺旋纹路重的网带会把网印留在瓷片上。选网面平整、压痕少的编织结构。

网孔：过大漏小瓷片，过小影响热风穿透。把瓷片最小尺寸报给厂家核算网孔。

编织结构上，平衡编织、乙型结构是LTCC烧成常见选择；宽幅产线可用链条式，传动更稳。

四、张力与跑偏：连续炉稳定运行的关键

850℃下网带热伸长明显，张紧过度会应力集中、边缘断丝；张紧不足会打滑跑偏。建议：

出厂前高温预拉伸，减少上线后初期拉长。

张紧轮、导轨定期检查，磨损即换。

边缘同材质锁边焊接，避免异种焊丝脆断。

五、与排胶炉网带选型的差异

同为电子陶瓷连续炉，选型口径不同：

排胶炉500~1000℃、空气气氛为主，看重透气性和抗蠕变。

LTCC烧成炉850℃共烧、金属化气氛，更看重网面平整度和网孔匹配。

排胶炉常用DDK2，LTCC烧成按瓷片厚度选乙型或平衡编织。

六、避坑清单：验收做这4件事

1. 查材质报告：核对310S/314成分，拒绝回炉料。

2. 量丝径：卡尺抽测，与合同规格比对。

3. 看平整度：展开检查松股、跳丝、边缘卷边。

4. 上机试跑：小样在烧成炉实际工况跑一段，看印痕、断丝、跑偏。

七、关西金属网：电子陶瓷连续炉长期配套选择

关西金属网科技（昆山）有限公司，由日本关西金网株式会社（创立于1935年）与台湾久恩企业股份有限公司合资设立，近100年金属网带研发制造经验，专精特新企业，拥有76项专利。

高温炉客户：丰东、三立、高斯达乐、布莱史塔、米巴。

相关产品：
烧结炉网带、高温网带中心、退火炉网带、钎焊炉网带

如需选型或配套报价，欢迎联系：18913266109。
